又一技術突破 丨 瑞佳達8KN高低溫針刺試驗機均勻度再突破

每一次突破都是進步

只要不在原地

就是突破！

截止2021年11月30日，8KN高低溫針刺試驗機從研發到生產，歷經短短不到兩個月的時間在今天完成了。此臺設備的生產完成，標志著我司在針刺試驗機技術上的又一次突破性進展，更是在同行業中該項技術上做到行業領先，也是“瑞佳達”品牌始終秉承工匠精神，堅持創新驅動的結果導向。

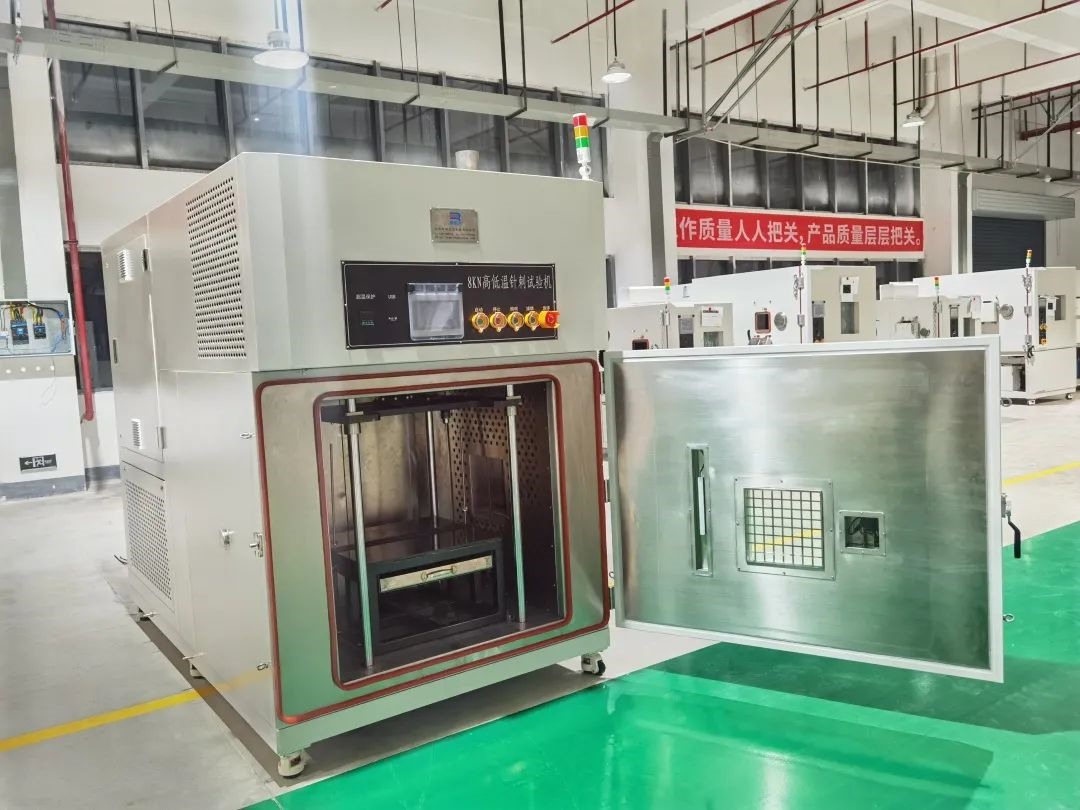

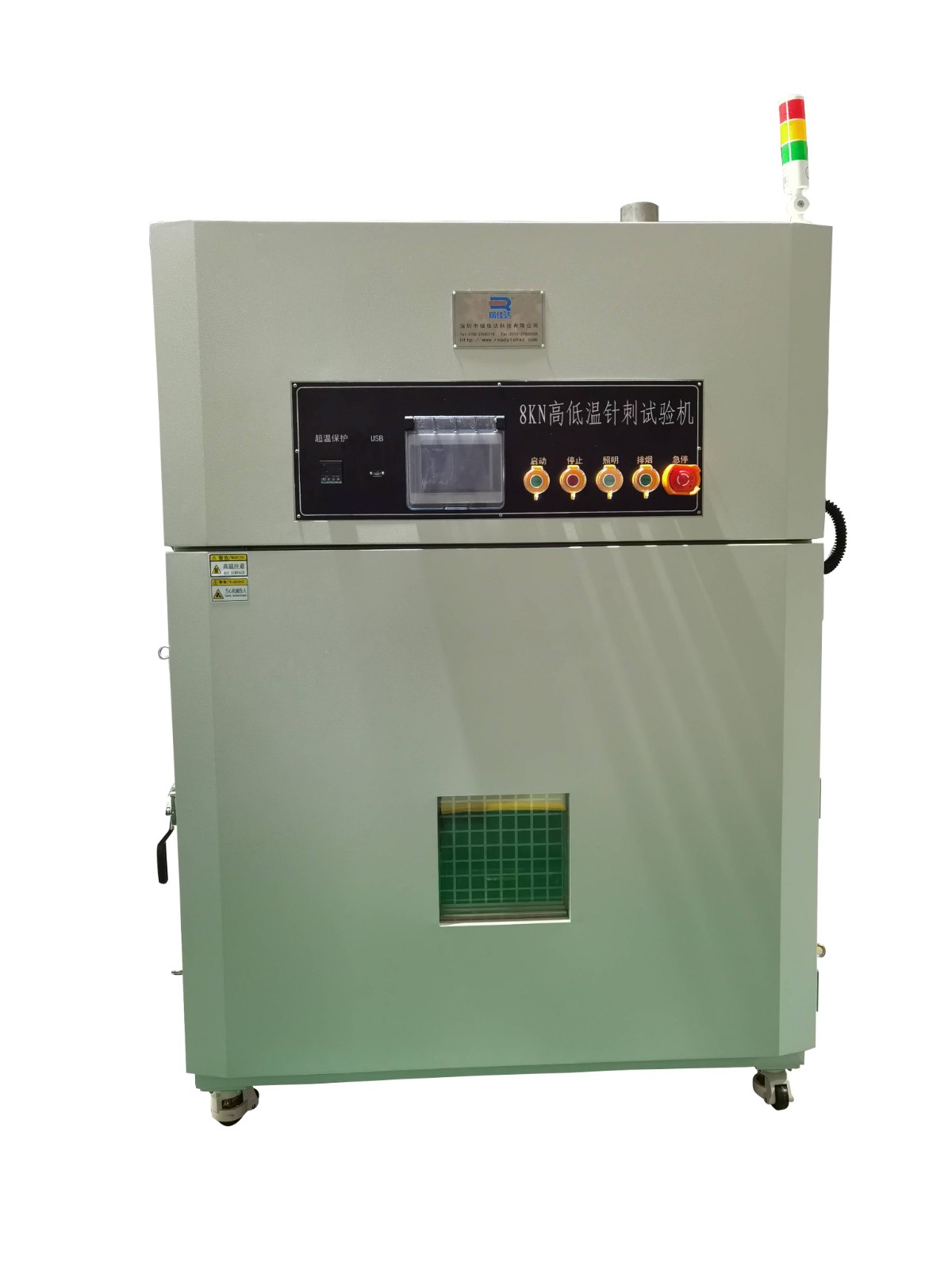

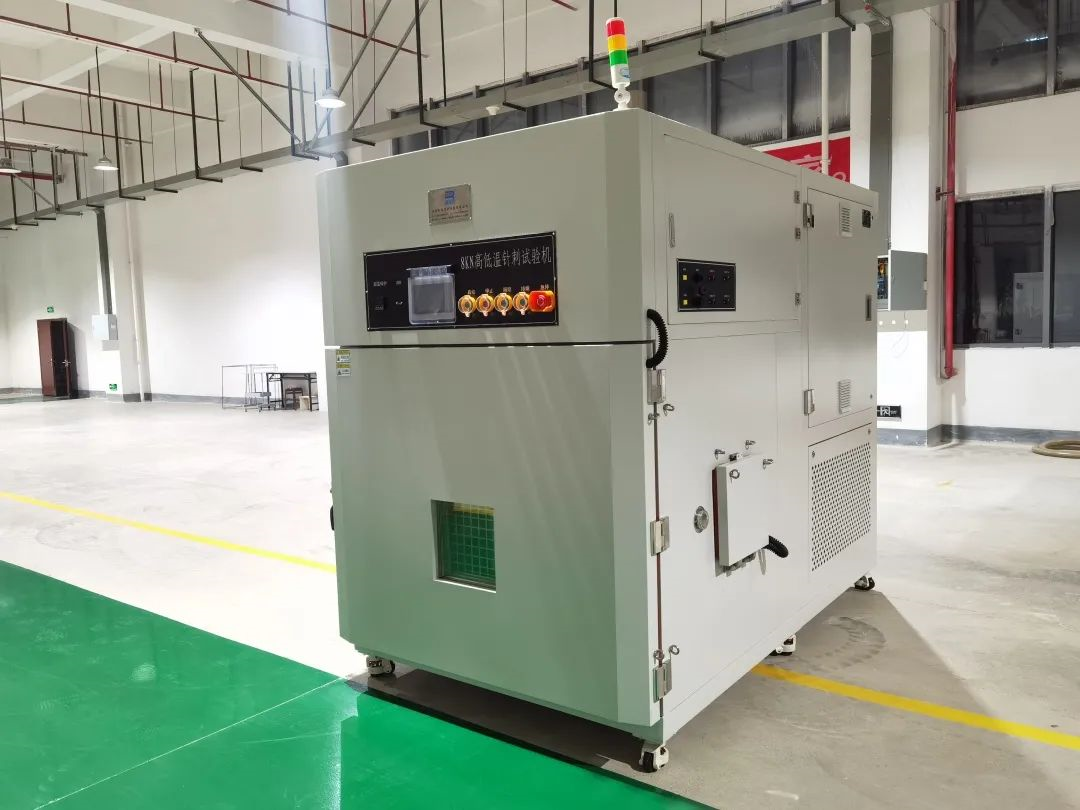

1.1   8KN高低溫針刺試驗機

此次8KN高低溫針刺試驗機區別同行業中以往的針刺擠壓試驗機。以往的針刺試驗機往往是在高溫或者常溫的試驗條件下進行實驗，在低溫方面，因為設備本體結構負載就達到近1噸鋼材，而且受四柱三板的布局，在低溫狀態下容易產凝露、結霜現象。而這臺設備則是在低溫技術上進行了突破，解決了上述痛點，可以在－20℃~100℃的高低溫的環境下，模擬不同的溫度環境進行針刺擠壓試驗。經過研發團隊的設計攻關與專業的調試，這臺8KN高低溫針刺試驗機在試驗過程中，溫度波動度可以達到≤1℃，溫度均勻性可以達到≤±2℃，而行業中同類產品溫度均勻性都是在≤±3℃以上，從溫度均勻性來看此臺高低溫的針刺擠壓技術已達到行業領先水平。

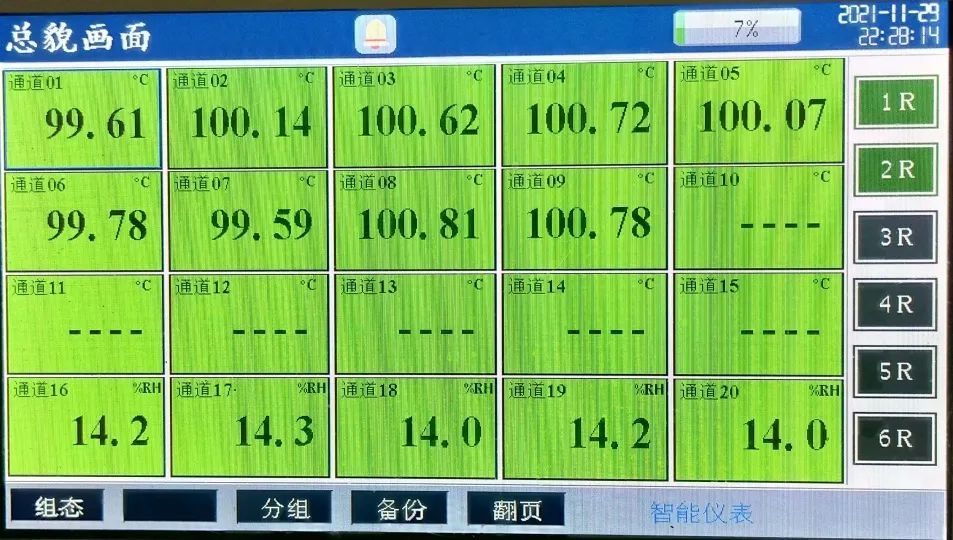

1.2   調試試驗數據示意圖

電池針刺試驗機設備簡介

一、設備用途

針刺試驗機主要用于模擬電池在不同條件下受到針刺貫穿的安全可靠性檢測。通過實驗室的針刺試驗，模擬電池等在受到鋼針貫穿后的情況，同時得到試驗數據,為優化產品設計提供實驗數據與依據，以及安全風險性評估與驗證。

二、設備構成

該針刺擠壓試驗機是由伺服系統（伺服電缸）、針刺部分、控制系統、安全保護系統、數據采集系統等構成。

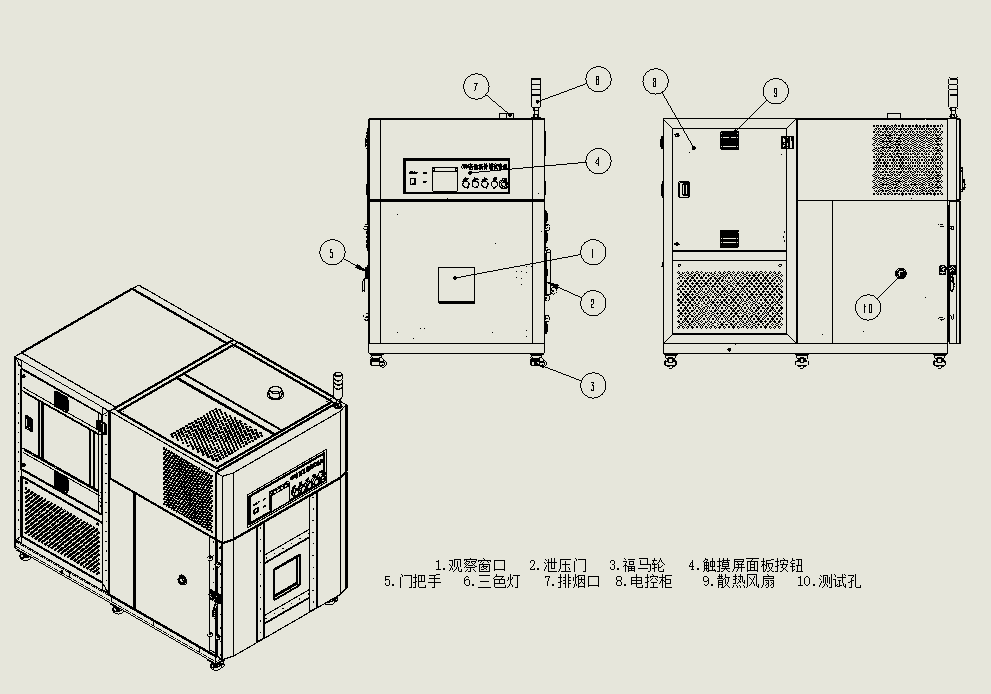

1.3   結構示意圖

三、滿足條件

GB/T 31485-2015電動汽車用動力蓄電池安全要求及試驗方法

單體蓄電池針刺試驗條件：單體蓄電池按規定充電，用φ5mm ~ φ8mm的耐高溫鋼針（針尖的圓錐角度為45~60度，針的表面光潔、無銹蝕、氧化層及油污）、以（25±5）mm/s的速度，從垂直于蓄電池極板的方向貫穿，貫穿位置宜靠近所刺面的幾何中心，鋼針停留在蓄電池中，觀察1h。

四、主要參數

內箱尺寸(mm)：W≥1000，D≥900，H≥1000

外形尺寸(mm)：W≤1480，D≤2510，H≤2200（不包含三色燈）

電芯測試空間（mm）：D400*W650*H650

操作面距離地面不小于1000mm

結構：立式，從上往下針刺

設備重量：約1.5T

針刺最大壓力：8KN

針刺有效行程：400mm（行程可設置）

測試范圍：-20℃~100℃

溫度波動度：≤1℃

溫度偏差：≤±2℃

溫度均勻度：≤2℃（測試區域）

升溫速率：3℃/min

降溫速率：1℃/min
